交直流耐压测试仪校准

交直流耐压测试仪校准

YTCZG-B60kV/5mA直流耐压测试仪是根据电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的便携式直流高压发生器。具有体积小、重量轻、精度高等诸多特点，广泛适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

        产品特征：

        1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
        2、采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

        3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。升压电位器零起升压。

        4、75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

        5、过压保护采用拔码设定，一目了然，误差±1%。

        6、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

        7、折叠式撑脚，直径面积大，稳定性能好。

        8、一体化设计、高压拖地电缆引出，方便现场试验。

        9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

        产品别称：直流高压发生器、直高发、高压发生器

技术参数

交直流耐压测试仪校准步骤

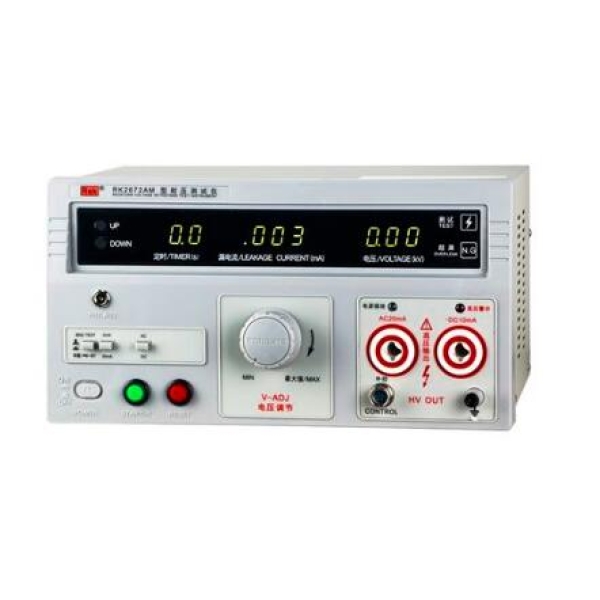

交直流耐压测试仪的测试解析交直流耐压测试仪是测量耐电压强度的仪器，它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全指标，并可以作为交（直）流电压源用来测试原器件和整机性能。

交直流耐压测试仪测试过程中采用单片机自动控制电路、自动转换，自动数据处理，一次完成耐压试验及漏电流、绝缘电阻的测试，尤更适用于自动生产线使用。

交直流耐压测试仪的校准方法：

校准所需的设备

a.量程为0～10(kV)，精度优于1%的电压表。

b.量程为0～100(mA)，精度优于1%的电流表。

c.负载电阻50k/500k功率2～20(W)。

2、交流电压校准

a.将仪器设置成单耐压测试状态，定时指示灯（17）不亮。

b.把校准电压表和仪器的输出端连接起来，按一下仪器启动键（7），调节电压调节旋钮使校准电压表的读数达到所需值，看仪器电压显示窗口的显示数是否和校准表一致，否则应调节印制板上的相应电位器。

3、直流电压校准

a.将仪器设置成单绝缘电阻测试状态，定时指示灯（17）不亮。标准电压分别设置成250V、500V、1000V，各档单独校准。

b.把校准电压表和仪器连接起来，按一下仪器启动键（7），看电压读数是否和校准表一致，否则应调节印制板上相应电位

交直流耐压测试仪的校准方法交直流耐压测试仪的校准方法

五. 交直流耐压测试仪的使用注意事项:

(1) 操作者必须戴绝缘橡皮套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险；

(2) 仪器必须可靠接地；

(3) 在连接被测体时,必须保证高压输出“０”及在“复位”状态；

(4) 测试时,仪器接地端与被测体要可靠相接，严禁开路；

(5) 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；

(6) 尽可能避免高压输出端与地短路，以防发生意外；

(7) 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；

(8) 排除故障时，必须切断电源；

(9) 仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；

(10) 仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；

(11) 仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，

 合格后，方可继续使用。
