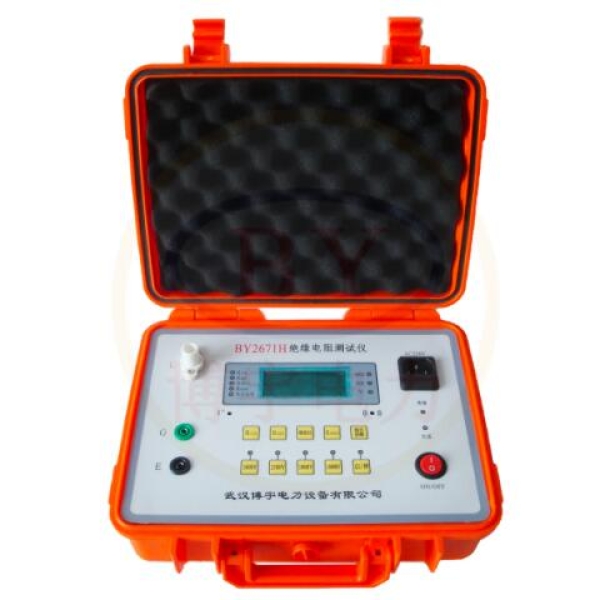

绝缘电阻测试仪校准

绝缘电阻测试仪计量校准

01、范围为10 3 到10 12 具有精度1%的阻抗电桥。高精度相对湿度表(Relative Humidity Hygrometer)高精度温度表(High accuracy Thermometer)

02、打开绝缘电阻测试仪表盖，小心切莫损伤电路板上两条连接电源开关的导线。

03、找到电路板右下方三个校正调节器(Calibration Pots)

04、使表在这一环境条件下起码1/2小时，取得自平衡后才可开始测试。

05、采用ACL-800表自带的连接线一端连接上鳄鱼夹，另一端香蕉插头。

06、将3.5毫米长的插头插入表的插口。

07、用鳄鱼夹连接电阻器两端。

08、三个校正调节器，*上面的为“湿度”测量，中间的为“阻抗”，*下面的为“温度用小号螺丝刀调节”。顺时针方向为增加值调节，逆时针方向为降低值调节。

09、按下电源开廴关，同时比较“温度”，“湿度”和“电阻”值。

10、释放电源开关，并慢慢调节相应的校正调节器。

11、再次按下电源开关，观察LCD显示屏。

12、如需要再校准，可再按下电源开关和调节校正器。

13、盖上表盖并将四个固定螺丝上紧。

14、按下电源开关确定表是否工作正常。

1． 仪器总复位：

此复位将彻底清除仪器现有的清零数据、校正数据、用户参数。

A.把仪器主板上 JP1:2-3 短接。

B.启动仪器，进入设定状态。

C.按 清零 键。

D.仪器重启动开始复位。

E.JP1:1-2 短接，总复位完毕

2． 电压校准：

A． 打开电源，将万用表（＋）表笔接仪器测试端（-），另一接地，按 测试 键

B． 高压段（125V）调节

1） 将电压设置为 500V；

2） 调节电位器 VR203 ，使输出电压满足 2%精度，

3） 依次记录下 1000V-125V 五档值，至此高压段调节完闭。

C． 低压段（100V）调节

1） 将电压设置为 75V；

2） 调节电位器 VR204 ，直到输出电压满足精度为止， 依次记录下 100V-10V 各档值，至此所有电压调节完闭。
