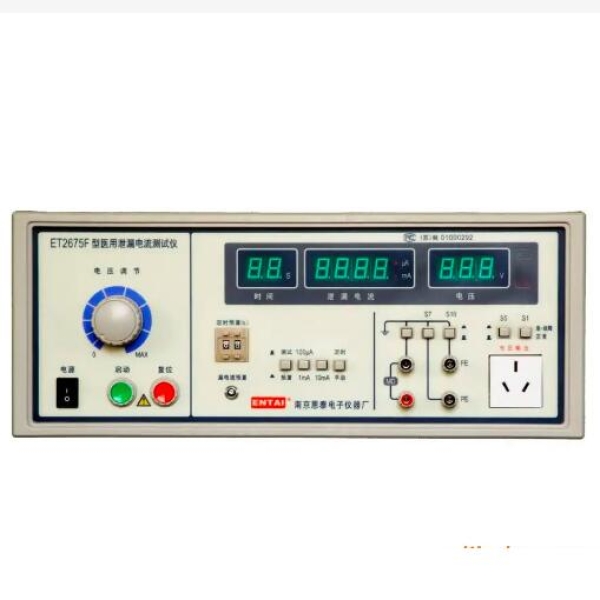

一、使用说明和操作步骤：（泄漏电流测试仪各部分名称如图二）

1、电源开关；

2、啓动钮：按下时，测试灯亮，泄漏测试插座输出测试电压；

3、复位钮：按下时，测试灯灭，无测试电压输出；

4、定时开关；

5、时间预置拨盘；

6、泄漏测试电压调节钮：顺时针爲大，反之爲小；

7、泄漏输出界面：泄漏电流测试附件插入该界面；

8、泄漏电流预置调节钮：按下泄漏电流预置开关可设定0.1～20mA任意报警值；

9、泄漏电流测试与预置转换开关：按下时结合泄漏电流预置钮可设定并显示泄漏电流报警值，常态时可测得并显示实际泄漏电流值；

10、泄漏电流量程转换开关：按下时爲0～2mA，弹出时爲0～20mA；

11、自动功能开关：按下爲自动转换相位，反之爲手动转换相位；

12、相位转换开关：利用相位转换开关，实现手动相位的转换；

13、测试时间显示值指示窗口；

14、测试时间单位指示符；

15、泄漏电流显示值指示窗口；

16、泄漏电流单位指示符；

17、电压显示值指示窗口；

18、电压单位指示符；

19、测试状态指示灯：此灯亮表示仪器正处于测试状态；

20、泄漏电流超漏指示灯：此灯亮表示泄漏电流超漏。

操作步骤:

1、电源开关使仪器处于开机状态。

2、用测试线连接好被测体，此时测试灯需熄灭，并把地线连接好。

3、按动相位转换开关，转换相位。

4、定泄漏电流报警值：

(1)按下泄漏电流预置开关；

(2)根据需要选择泄漏电流测试量程；

(3)调节泄漏电流钮至需要值，此时泄漏电流显示窗口指示所设定的报警值，设定完毕后，再按一下泄漏电流预置开关，使之处于测试状态；

5、选择测试工作电压，调节该旋钮使测试工作电压指示爲242V或技术産品标准所规定的电压值。

6、手动测试：

(1)将定时开关置爲关，按下啓动钮，测试灯亮，此时仪器进入泄漏测试状态，切换相位开关，泄漏电流指示窗口分别显示被测体两相位端于外壳的泄漏电流值。

(2)测试完毕后，按下复位钮，测试灯熄灭，此时被测体爲合格。

(3)如果被测体超过泄漏电流报警值，则仪器自动切断测试工作电压，同时测试灯熄灭，超漏灯亮，蜂鸣器报警，此时被测体爲不合格，按下复位钮，即可清除报警声。

7、定时测试：

(1)、定时开关爲开时，拨时间预置拨盘，设定所需测试时间。

(2)、按下啓动钮，测试灯亮仪器进入泄漏测试状态，同时计时器开始倒计时,当时间显示爲零时测试灯熄灭，被测体爲合格；若泄漏电流超过所设定的报警值，此时仪器自动切断测试工作电压，同时测试灯熄灭，超漏灯亮，蜂鸣器发出响声，被测体爲不合格，按下复位钮，即可消除报警声。

8自动测试：

(1)、定时开关可由用户自行设置成开或关，相位“自动/手动”转换按键置“自动”状态；

(2)、按下啓动钮，测试灯亮，仪器进入泄漏测试状态，仪器内部相位转换装置自动进行相位转换。若泄漏电流超过所设定的报警值，此时仪器自动切断测试工作电压，同时测试灯熄灭，超漏灯亮，蜂鸣器发出报警声，被测体爲不合格，按下复位钮，即可清除报警声。

注意：泄漏电流测量是带电进行测量的，被测电器外壳是带电的，因此，测试人员必须注意安全，制定相应的安全操作规程，在没有切断电源前，务必不能触摸被测电器，以防被电击，发生危险！

五、使用注意事项:

1、操作者必须戴绝缘皮手套，脚下垫绝缘皮垫，以防高压电击造成生命危险。

2、仪器必须可靠接地，并和被测体的地线可靠相接。

3、在连接被测体时,必须保证电压输出爲“0”及在“复位”状态。

4、切勿将输出地线与交流电源线短路，以防发生意外。

5、尽可能避免高压输出端与地短路，以防发生意外。

6、测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判。

7、仪器空载调整高压时，漏电流参考值设定在0.5mA处，仪器泄漏电流指示有2-3个字均属正常，不影响测试精度。

8、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用和存放。

9、仪器使用一年后，必须按照国家技术监督部门需求送计量部门或回厂方检定合格后，方可继续使用。

六、校准与维修：

１、冰箱的接触电流（泄漏电流）试验

按图三将该仪器与冰箱连接，根据被测冰箱技术指标设定泄漏电流报警值，然后按泄漏测试（5）、（6）条或（5）、（7）条所示进行操作。测试时不要接触冰箱以免电击！

2、泄漏的校准：

（1）输出电压的校准：

a、如图四所示，将数字表与此A/B/C测试仪输出端连接（红表笔接相线端，

黑表笔接地线端。）

b、先确定调压器输出爲“0”，按下啓动钮，缓慢调节调压器升电压，以100V爲基准，其余较准点爲150V、200V、250V。

c、以上输出电压指示误差3%，若不在范围之内，调电位器W2使其达到指标要求。

（2）、交流泄漏电流校准

a、按图五将数字电流表与泄漏测试仪连接好；

b、仪器处在复位模式，电压调节钮逆时针旋到底，漏电流选择开关放在2mA档（2mA爲校准漏电流基准挡）；

c、按表3将调试选择合适的负载电阻；

电流（mA）0.10.250.5151020

电阻（kΩ/w）2500/51000/1500/1250/150/225/212.5/2

表3校准电压爲２５０Ｖ

d、将负载电阻放在与数字电流表串联到仪器的电压输出端和测试地之间；

e、按下啓动钮使仪器处在测试状态，缓慢调整输出电压约250V左右，看数字表电流显示在1mA处，然后调整电位器W5，使仪器电流表指示1mA；

f、在校准基准电流1mA处正确无误时，调报警门限电压，调报警电位器W3使之报警。检查0.1mA、0.25mA、0.5mA、2mA、5mA、10mA、20mA各点的报警值应在±3%以内爲合格。

g、若有个别档超差，可根据超差值的高低，适当地将1mA档报警值调低或调高。
