线材测试机校准

线材测试机计量校准

线材测试机有很多种，一般情况下的步骤：

1、首先要有一条标准样品。

2、依测试参数将测试机测试参数设定好（测试电压，导通阻抗，绝缘阻抗，耐压值，漏电流等）

3、依据标准样品进行线位读取确认后保存。

线材测试机校准方法

1、线材测试机校准：

制定此程序以使实验人员正确使用线材测试机检测设备，保证线材测试机试验活动正确开展。

2、适用范围：

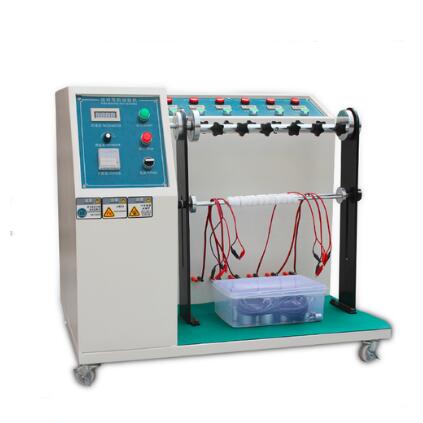

适用端子线、数据线、排线、HDMI连接线、VGA连接线、DVI连接线、Mini Display Port连接线、带线插头、电线等线材的往复弯曲摇摆疲劳测试。

3、参考文件：

符合UL817、UL498、IEC6088、IEC60320、JIS C 8306、CNS 10917等有关标准“软线组件和电源软线通用安全要求”的规定、线材测试机操作说明书。

4、操作指导：

4.1 ：角度调节：线材测试机内部调节结构调节，调节装置如下图，必须垂直一线，旋转手柄在外面。

摇摆角度调整：先打开试验机侧门，松开电机连接处转动轮与连杆的连接螺丝，调节连杆移动滑块的位置，这时摆动机构上的指针对应在刻度盘的角度上，选取需要角度后，锁紧螺丝。

4.2接入220V电源，打开电源开关，产品夹具口朝下（如下图）。

4.3调节底部导杆高度（夹具到导轨位置为300mm）（如下图）

4.3.1固定好高度后，在把底部导杆上的导轨槽对应每组夹具

4.4将试样穿过导杆，在把测试样线端口固定在夹具上。需要把试验串联连接（说明书有介绍），试样2端线分别接入导通端子的2根线。并按要求挂上相应重量的砝码。（如不串联导通，可直接挂上砝码）（如下图）

4.5试验次数设定：将总计数器拨到“N”方式，设定试验要求次数，在按总计数器的清零键。同时也按下导通计数器的清零键，把每组导通计数器清零。

4.5.1按下启动键，然后旋转调速器，调到要求速度值，弯折试验机开始，到达设定次数机器自动停机。

4.5.2在试验过程中，如某一个工位的被测试线材已弯折断，则改工位上的导通计数器停止计数，可停机检查，其它工位的试样可继续试验到结束。

4.8测试完毕，将仪器电源开关关闭，把试样从夹具中取出，检查试样情况。检查试样绝缘层和内部铜丝是否有断裂、破损，根据相关标准判断试验是否达标。

4.7产品试样要求：（根据不同产品要求不同，可参考国家标准、国际标准或者行业标准）

5、注意事项：

5.1未经培训，不得擅自操作该设备。

5.2试验过程中，若有异常状况，可按停止开关或者电源开关，通知维修人员检测，待故障排除后方可使用。

5.3连接设备的电源线一定要可靠性接地。

6、设备维护与保养：

6.1日常清理仪器及配套配件表面灰尘，保持仪器干净干燥。

6.2定期给传动部位加润滑油。

6.3由操作人员将设备每月至少操作一次，确认仪器状态及熟悉设备使用方法。（长期未使用时）
