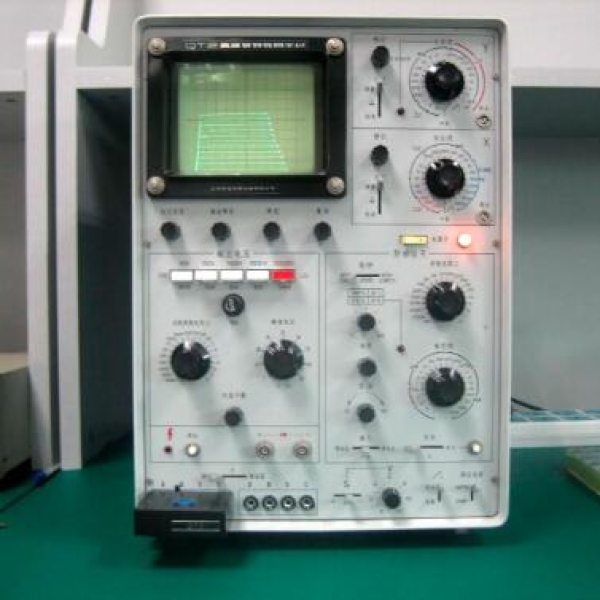

晶体管图示仪计量校准

晶体管图示仪计量校准

一、原理介绍：

一般通用型图示仪需要定量计量、检定的项目有：

a. X 放大器本身增益和所属分压电阻的精度；

b. Y 放大器本身增益和所属分流电阻（或称采样电阻）的精度；

c. 阶梯电流、阶梯电压，10 阶总幅度和各阶梯幅度的*度。

为此，本仪器设置了精密电压源（计量a 项），精密电流源（计量b项），阶梯波处理电路-----晶体管特性图示仪校准仪称“归一化”电路（计量c 项）和为上述三部分电路服务的基准信号源、各种供电电源以及软件控制流程和操作界面。

二、技术参数：

环境温度：10℃～30℃

相对湿度： 30℃（20～75）%RH

大气压强： 86KPa～106 Kpa

交流供电电压： 220V±10%

交流供电频率： 50Hz±5%

外电磁场： 应避免

通风： 应较好

阳光照射： 应避免直射

外形尺寸： 440mm×180mm×460mm

仪器重量： 16Kg

三、使用方法

3.1 晶体管特性图示仪校准仪使用注意事项

3.1.1 被校准的图示仪各项功能都应该能正常工作，并自校准确。

3.1.2 校准仪引出线在开机通电后不能互相短接或相碰,以免打火引起内部损坏。

31.3 使用前需预热15 分钟。

3.1.4 在计量中不要带电拔插连线。

3.2 仪器功能及连接

3.2.1 校准仪的背面连接

1.USB 插座-使用前将USB 连线连接到计算机USB 插座。

2. 电源插座;通过电源连接线接到220V 交流电源。

3.电源开关。

3.2.2晶体管特性图示仪校准仪的正面及与图示仪的连接如下图:

1. 校准仪上的E、B、C 插座用连接线(CS4801 校准仪附件)连接到图示仪测试台上的E、B、C 相对应的插座，一定要锁紧才能起到屏蔽作用。

2. 校准仪上的I 端为集电*电流的回流端--连接到图示仪电流的回流端

3.3.1 图示仪中必须*检定的项目是

3.3.1.1 X 轴和Y 轴显示放大器增益

3.3.1.2 显示放大器与分压电阻结合而得的X 偏转因数（V/度）

3.3.1.3 显示放大器与测流电阻结合而得的Y 偏转因数（A/度）

3.3.1.4 阶梯信号

3.3.1.4.1 10 阶总幅度的精度（满度误差）

3.3.1.4.2 各阶幅度的精度（增量误差）

3.3.1.4.3 电流阶梯发生器的输出阻抗（负载效应）

一、晶体管图示仪校准技术要求

直流标准电压源

1.输出电压范围：0,1-500V

2.精度：±0.3%-3.0%

晶体管特性图示仪

二、直流标准电流源

1.输出电流范围：10-500na

2.精度：±5.0%；

3.输出电流范围：1ua~10a

4.精度：±0,3%-1.0%

三、采样电阻

1.电阻：0,10-10 mo1

2.精度：±0.25%-±0.5%

四、阶梯电压归一化变换

1.V.电压转换范围：0,1-20V

2.精度：±0,3%

五、阶梯电流归一化转换

1.J电流转换范围：10uA~2A

2.精度：±0.3%

六、偏差表

1.范围：±3%~10%

2.精度：测量齿轮位置的名义值为（±0.5%）。

七、环境条件

1.环境温度：20±5摄氏度

2.相对湿度：45%~75%

3.电源：220伏（±2%）50赫兹（±2%）

4.左右无机械振动和电磁干扰影响仪器工作

八、晶体管图示仪校准标准

数字多用途表（五位半）

直流电压测量范围：0.1~1000V

直流电流测量范围：0.1mA~2A

直流电阻测量范围：10Ω~10MΩ

精度：±0.05%

输入阻抗：基本范围不小于1000MΩ

九、高阻分压器（R>10M）

电压范围：0-5000V

分压比：100:1

校准精度：±0.05%

十、标准电阻

电阻：0.010、0.10、10、100、1000、1000、10k0、100k0、1mq、10mo

精度：±0.05%

十一、直流双臂电桥

直流电阻测量范围：0.1-10

精度：±0.05%

十二、直流标准电压源

输出电压：0.1~20V

精度：±0.05%。

十三、直流标准电流源

输出电流：10uA~2A

精度：±0.05%

十四、外观及工作正常性检查

1.仪器应随说明书和必要的附件一起送检，未经检定时，应具有检定证书。仪表应标明型号、制造商名称、制造商编号和制造商日期。不得对被测仪器的正常操作和读数造成机械损伤，各旋钮转动灵活，带开关跳脱清晰，位置准确，钥匙开关功能正常。

2.被测仪表应按说明书进行预热。预热后仪器应能正常工作。检定前，被测仪器的开关旋钮应置于仪器说明书规定的初始或安全位置；偏差计应置于关闭位置。对具有机内校准功能的仪表，应按说明书要求进行机内校准。
