防静电电阻测试仪维护及校准

防静电电阻测试仪维护及校准

防静电电阻测试仪描述

可以用于以下 ESD 测试并符合相关规范：

静电电阻符合性检测（ESD TR53 规范手册）

防静电工作台面检测（ESD S4.1 标准）

防静电地板检测（ANSI/ESD S7.1 标准）

防静电鞋具检测（ESD S9.2 标准）

防静电工作服检测（ESD STM 2.1 标准）

防静电工作椅检测（ESD STM 12.1 标准）

防静电鞋+防静电地板+人体系统电阻检测（ESD STM 97.1 标准）

产品参数

测试量程  ：  103? ~ 1012?

测试电压  ：  10/100V+/-5%（自动, 小于 106 ? 采用 10V, 大于等于 106? 采用 100V）

测试精度  ：  +/-10% ? 测试时间  ：  15 秒/快速（可选）

读数单位  ：  欧姆（?）

环境温度  ：  测试精度+/-10%

相对湿度  ：  测试精度+/-10 字

数据储存  ：  100 组（保存在仪器内存中，不能导出）

屏幕规格  ：  2.7 英寸 OLED 显示屏，128 x 64 像素

电池   ：  4 节 AA 碱性电池，使用寿命 1500 次测试

仪器规格  ：  100mm(宽) x 210mm(高) x 32mm(深)，0.4 公斤重

重锤电*  ：  5 磅 +/-2 盎司

连接线   ：  1.5 米长

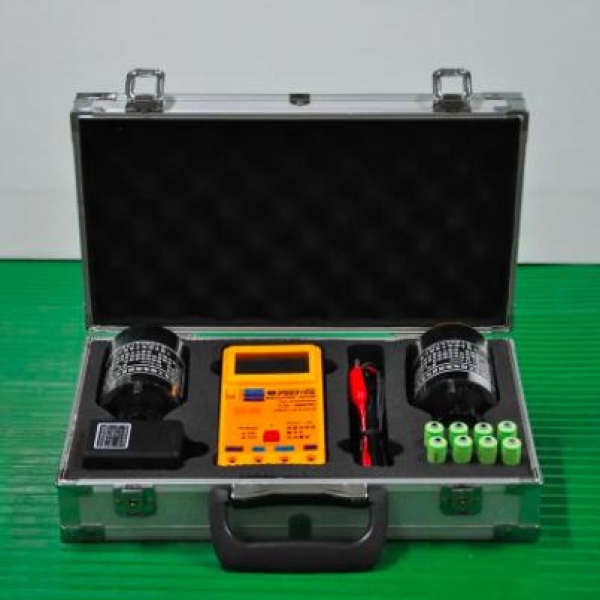

订购货号 19290，标配以下物品

测试表   ：  1 个        货号 19291

点到点重锤电* ：  2 个        货号 50003

测试连接线  ：  2 条 （ 红色/黑色）    货号 19294

距离标线  ：  2 个 （ 10 英寸/36 英寸）   货号 19293

标签纸   ：  25 张       货号 19296

AA 电池   ：  4 节        货号 N/A

接地夹   ：  1 个        货号 09750

接地插头  ：  1 个 （ 美式插头）     货号 09838

手提箱   ：  1 个        货号 19292

选配件  同心圆重锤电* ：  1 个 （测试表面电阻及表面电阻率） 货号 50005；

平行电*  ：  1 个 （测试表面电阻率）   货号 19297

两点测试电* ：  1 个 （测试小型物体电阻）   货号 844

钳型电*  ：  1 对（测试不规则物体电阻）  货号 832

金属握柄  ：  1 个        货号 19295

防静电电阻测试仪测试操作

基本注意事项

确保被测材料本身不带电

重锤电*放置点距离材料边缘 2 英寸以上

重锤电*放置点距离材料上的接地端子 3 英寸以上

测试台面点到点电阻时，2 个重锤电*相距 10 英寸以上（可采用配套的 10 英寸距离标线）

测试地面点到点电阻时，2 个重锤电*相距 36 英寸以上（可采用配套的 36 英寸距离标线）

重锤电*的放置点通常取以下位置可以更好地评估材料是否合格 n 常用位置 n 磨损严重的位置 n 中心位置 n 距离接地点较远的位置

如果被测材料是有接缝的，例如块状地板，衣服等，2 个重锤应分别放置在不同的拼接区块

在实验室测试材料时，可以预清洁处理。对于现场铺设完毕并投入运行的材料，测试前不要清洁，只 有测试不合格时，才清洁后再次测试。

测试表面点到点电阻

测试台面或小面积材料：

连接测试仪和 2 个 50003 重锤电*

把重锤电*放置在合适的位置，相距 10 英寸左右

按仪器中间的红色键测试

如果测试不合格，清洁表面后再测试

可把测试结果写在配套的标签纸上，并 贴 在相应地点

10 英寸标线

36 英寸标线

测试地面或大面积材料：

连接测试仪和 2 个 50003 重锤电*

把重锤电*放置在合适的位置，相距 36 英寸左右

按仪器中间的红色键测试

如果测试不合格，清洁表面后再测试

可把测试结果写在配套的标签纸上，并 贴 在相应地点

测试接地电阻

材料合格性/符合性测试 对新购入或新安装的材料进行合格性测试，并保存每个测试数据（仪器可保存 100 组数据）， 把 每 个 测试数 据的记录编号写在标签纸上，然后贴到合适位置。以后定期对这些材料进行符合性检测，可和初保存在 仪器内的合格性测试的数据对比，以了解材料的耗损及性能衰减状况。

防静电电阻测试仪维护及校准

一旦电池符号显示空，及时更换电池。长期不使用仪器，取出电池存放

油污或湿气可能会导致仪器顶侧插孔短路，定期用异丙醇清洁

定期用异丙醇清洁重锤电*，测量前确保电*的橡胶垫已经晾干

仪器保修期 1 年，不包括连接线、重锤电*和其他配件

不得拆开仪器外壳，一旦拆开外壳，失去保修权力

妥善保护仪器上的产品序列号标签，遗失标签或序列号磨损不清，失去保修权力

人为或错误操作所造成的损坏不在保修范围

仪器校准

校准环境要求：温度 23.9+/-1.7℃，相对湿度 40%~60%

仪器需要裸露在校准环境 1 小时以上

确保仪器电池有充足的电量

用异丙醇清洁仪器连接线插孔，清洁后手指不要触碰插孔

把原配的连接线插入仪器

连接线另一端连接单个标准电阻或电阻盒

用于校准的标准电阻在 1010欧姆及以内精度达到+/-2%，1010欧姆以上精度达到+/-5%

仪器读数在标准电阻的+/-10%范围内合格
