变压器电压测试仪校准

变压器电压测试仪计量校准

一、电压测试仪电力变压器容量校准仪功能特点

1、可测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、内置高性能锂离子充电电池，容量大，充满电可连续测试500台以上。

4、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

5、电压测试仪电力变压器容量校准仪可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

6、电压回路宽量限：电压大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

7、容量测量范围：20KVA~100000KVA。

8、电池剩余电量百分数指示功能，绝非简单的亏电报警。

9、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

10、用户可随时将测试的数据通过微型打印机将结果打印出来。

11、测试结果存储功能，可存储200组容量测试数据。

二、电压测试仪技术指标

输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

准确度

电压：±0.3%

电流、功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

工作温度：－10℃~ +40℃

充电电源：交流160V~260V

绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

体积：32cm×24cm×13cm

重量：3Kg

三、电压测试仪结构外观

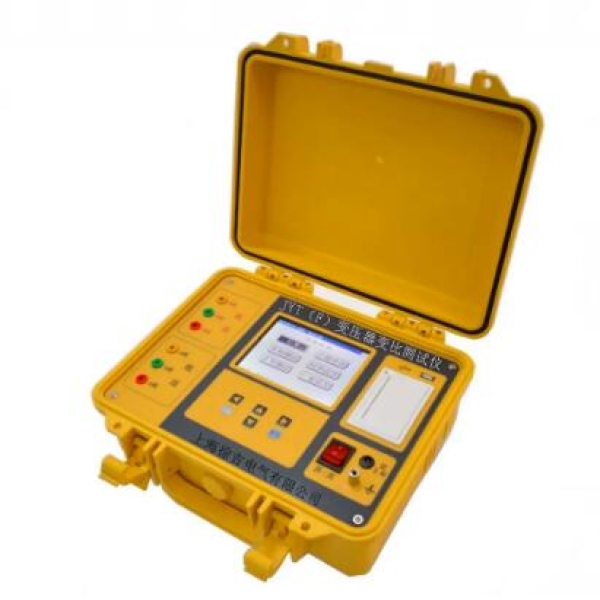

电压测试仪由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

1、结构尺寸

2、电压测试仪面板布置

面板布置图（图二）

如图二所示：上方从左到右依次为特性测试用输入端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、Ua、Ub、Uc、）、充电电源插座及开关、RS232通讯接口、接地端子、容量测试用航空插头和打印机。注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏；液晶右侧为键盘。

3、键盘说明

键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、存储、查询、退出、设置、切换、自检、帮助。

数字键：0～9，在输入参数时做为相应的数字使用。

小数点：在输入参数是做为小数点使用。

↑、↓、←、→键：上下左右键

在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。

上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。

上下键在记录浏览功能屏中用来翻阅记录。

左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。

键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有。

退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。

存储键：在容量测试结果下，按存储键可存储当前容量测试结果。

查询键：在主菜单下按下查询键，可查询以存储的容量数据。

设置键：在主菜单下按下设置，可快速进入参数设置屏

F1~F5键：辅助功能键。F4是打印功能键。

切换、自检、帮助、开关键：现为保留按键，无实际用途。

四、电压测试仪液晶界面

液晶显示界面主要有十二屏，包括开机界面、主菜单和十个功能界面，下面分别加以详细介绍。

1．开机界面如图三所示：

在开机界面下长按确定键可进入主菜单，主菜单图四所示：

主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三线空载、四线空载、单相短路、三线短路、四线短路、结果查询。当光标指向哪一个功能选项时，哪个图标就变为反白显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘确定’键进入选中的功能显示屏。

2．在选中‘容量测试’功能时首先进入容量测试参量设置屏，测试完毕后显示测试结果屏，再按下确定键又恢复到容量测试参量设置屏；容量测试参量设置屏及容量测试结果屏如图五、图六所示：

容量测试设置屏中可见，需设置项目有：当前温度、高额定电压、变压器类型、分接档位、阻抗电压、联结组别、参比容量、被试品编号。显示屏下一行为开始测试，当手形指针指到此项目时按确定即开始测试，各项参数的含义和作用如下：

当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗；为了准确判断容量，必须将测试结果校正到75℃时因此当前温度的准确直接影响容量的判断结果。

高额定电压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。

变压器类型：指变压器的不同类型。按铁芯能耗等级，分为JB64、SJ（73）、S7、S9（S11）、S13等标准级别，还包括非标类型，按绝缘形式又分为油浸式和干式变压器，注意在测试非标类型变压器时需要输入被测变压器的阻抗电压；不同能耗等级的变压器的短路损耗可能不*，仪器可自动判出变压器型式是否与铭牌*。

分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。

被试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。

阻抗电压：当测试非标变压器时，需输入此项参数，才可测出实际容量。

联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。

参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。

图六所示为容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）总和数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、判定型式和变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果判定型式显示为“no”说明变压器的型式也在两种型式之间，无法归档。显示屏下一行仍为提示行，图六中可见，提示行提示操作人员下一步有三种可选择的操作，可选择保存将测试结果保存到内部存储器中、打印将测试结果通过打印机打印出来,选择取消退出当前的测试界面返回到主界面；当结果中短路损耗超标时仪器会提示“损耗异常”，说明所输入的形式不正确。

3．参数设置屏如图七、图八所示：

图中可见*行为提示行，提示行提示‘上下键移动选项，左右键改变当前选项’如图所示，此时上下按键可将手形指针指向其他选项，共六行代表六种参数，包括：变压器容量、高额定电压、低额定电压、接线方式、变压器类型、当前温度，光标指向哪一项，可对哪项进行改变，图九中选中项为变压器容量，按左右键能改变当前变压器容量数值。图十中选中项为当前温度；按左右键可改变当前温度的数值，此时按确定键可改变调节步长，粗调步长为5℃，细调步长为1℃；

各项参数的具体说明如下：

变压器容量：被测变压器的额定容量值，单位KVA；

高额定电压：被测变压器的高压侧额定电压，单位KV；

低额定电压：被测变压器的低压侧额定电压，单位KV；

接线方式：指被测变压器的内部接线方式（即联结组别），包括Y/Yn0，Dyn11/Yzn11几种方式；

当前温度：当前测试环境温度值，用于变压器短路试验（测量短路损耗）时将测试功率测试结果校正到75℃（短路试验的额定条件为75℃），不做此项校正时输入75即可（校正公式为：PK75=K×PK  ，其中K代表电阻温度系数，其算法为K=(235+75)/(235+t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进行自动校正，公式如下：

式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器的额定容量；

PT变比：外接PT进行电压测量时，输入所接PT的比值，如无，则输入1；

CT变比：外接CT进行电流测量是，输入所接CT的比值，如无，则输入1；

3．在选中‘有源负载’功能时首先进入有源负载试验（短路试验）操作提示屏，测试完毕后显示测试结果屏；有源负载试验提示屏及有源负载测试结果屏如图九、图十所示：

有源负载试验提示屏显示出应进行的接线操作，应为“测试钳接在被试变压器的高压侧，低压侧要良好短接”接好线后，按开始键测试；测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：三相测试电压值（Ua、Ub、Uc）及平均值（Up）、三相测试电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校正到额定试验条件下（额定电流、温度校正到75℃）的短路损耗数值、校正到额定条件的阻抗电压，被测变压器的高压电阻和高压电抗。注意：有源负载试验的设置数值都以第二个项目‘参数设置’中的数值为依据，在测试之前一定要确保参数设置屏中的数据都设置正确，具体各项参数的设置方法和含义在前面的参数设置屏的说明中已有详细的介绍。

5．单相空载显示如图十一和图十二所示：

单相法测空载需要经过四个步骤才能完成测试，a、设好被测变压器的参数；b、测试被测变压器A相的空载数据；c、测试被测变压器B相的空载数据；d、测试被测变压器C相的空载数据，并自动算出总的空载损耗及判定形式，还可根据判定结果查出国标规定的空载数值，被测变压器的空载损耗误差；图十一表示测试过程中的数据，包括已测出相的实际电压、电流和功率（不刷新）和当前正在测试相的实际电压、电流和功率（刷新）；图十二表示全部测完后的所有数据及判定结果，包括：各单相的试验电压、电流、功率；折算到三相的空载损耗及校正到额定条件的实际损耗、查表查出的标准损耗、实测损耗对国标损耗的百分比误差。

6．三相空载显示如图十三和图十四所示：

三相空载测试过程分两步：a、接好测试线，用调压器慢慢升压，直至达到额定电压值；b、按下确定键，仪器自动将测试结果和判定结果计算出来。其中图十三显示的是测试过程中的实时数据，不断在刷新；包括各相实测的电压、电流、功率、三相平均电压、空载电流百分比、空载损耗等。图十四显示的是按下确定键后的判定结果，首先是判定形式（变压器的能耗等级），包括实测空载损耗、校正到额定条件的空载损耗、查表得来的标准损耗、校正损耗对国标损耗的百分比误差、空载电流百分比、校正到额定条件的空载电流百分比数值、国标规定的空载电流百分比数值、实测空载电流百分比对国标空载电流百分比的误差。

6．单相短路显示如图十五所示：

单相短路屏显示出当前测试的实际电压Ua、电流Ia和功率Pa（换算电压和电流变比系数，但未经校正）；同时显示出校正后的短路电压Uk、校正后的功率Pk（这里的校正是指非额定电流条件下短路试验时将测量的功率损耗和空载电流校正到额定电流条件时的数值）。单相短路试验主要用来测试单相变压器的短路损耗。

7．三线短路显示如图十六所示：

此屏分别显示出当前各相的实际电压、电流、功率，以及各相电压的平均值U、校正后的短路电压百分比Uk%、校正后的负载损耗 Pk（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

8．结果查询：

在此屏查阅所保存的变压器容量测试结果，数据格式与容量测试结果相同，在此不详细列出。

9．联机通讯：

将存储的变压器容量测试结果传输到后台管理计算机。

10．系统设置功能暂时保留。
