元件自动分析仪计量校准

元件自动分析仪计量校准

自动元件分析仪应用领域

无源元件 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

半导体元件 LED驱动集成电路寄生参数测试分析；变容二*管的C-VDC特性；晶体管或集成电路的寄生参数分析

其它元件 印制电路板、继电器、开关、电缆、电池等的阻抗评估

介质材料 塑料、陶瓷和其它材料的介电常数和损耗角评估

磁性材料 铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

半导体材料 半导体材料的介电常数、导电率和C-V特性

液晶单元 介电常数、弹性常数等C-V特性

元件自动分析仪性能特点

测试频率：20Hz-1MHz 分辨率：1mHz

压电陶瓷、超声波换能器等器件的阻抗分析与测试

基本精度：0.05％

测试速度：9ms/次

连续曲线扫描/图形分析功能

可同时显示四种测量参数

800×RGB×480 7寸TFT LCD显示器

40组LCRZ设定文件

GIF图像、CSV数据文件USB存储器直接存储

HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口

信号源选择 10V/100mA可编程AC测试电平

10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源

1A直流偏置电流源（选配）120A外部偏流源（选配）

多201点列表扫描

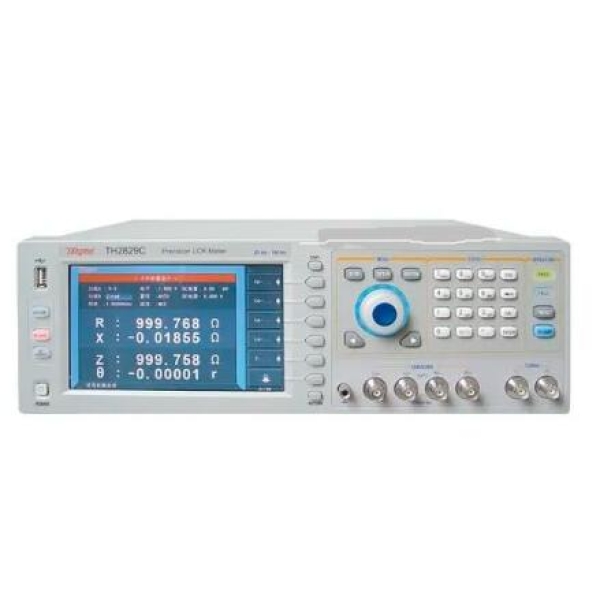

自动元件分析仪技术参数

显示器800×RGB×480 7寸TFT LCD显示器

测试信号频率20Hz—1MHz（TH2829A型号频率20Hz-300kHz）

小分辨率1mHz，5位频率输入

准确度0.01%

AC 电平测试信号电压范围5mV—10Vrms

电压小分辨率100μV，3位输入

准确度ALC ON，10% x设定电压 + 2mV

ALC OFF，6% x设定电压 + 2mV

测试信号电流范围50μA—100mA

电流小分辨率1μA，3位输入

准确度ALC ON，10% x设定电流 + 20μA

ALC OFF，6% x设定电压 + 20μA

DC 偏置电压源

电压 / 电流范围0V— ±10V / 0mA—±100mA

分辨率0.5mV / 5μA

电压准确度1% x设定电压 + 5mV

ISO ON用于电感、变压器加偏置测试

AC源内阻

ISO ON，100Ω

ISO OFF，30Ω、50Ω、100Ω可选

DCR源内阻30Ω、50Ω、100Ω可选

DC 电压源电压 / 电流范围0V— ±10V / 0mA—±50mA

分辨率1mV

电压准确度1% x设定电压 + 5mV

输出电阻100Ω

LCR测试参数|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

测试页面参数显示两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析

基本测量准确度LCR测试参数0.05%

校准条件预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m

测量时间(≥10 kHz)快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间

LCR参数显示范围| Z | , R , X，DCR：0.00001Ω — 99.9999MΩ

|Y|,G,B：0.00001μs — 99.9999s

C：0.00001pF — 9.99999F

L：0.00001μH — 99.9999kH

D：0.00001 — 9.99999

Q：0.00001 — 99999.9

θ(DEG)：-179.999o — 179.999o

θ(RAD)：-3.14159 — 3.14159

Δ%：-999.999% — 999.999%

等效电路串联, 并联

量程方式自动, 保持

触发方式内部, 手动, 外部, 总线

平均次数1－256

校准功能开路, 短路全频、点频校准，负载校准

数学运算直读, ΔABS, Δ%

延时时间设定0 -- 999, 小分辨率100us

10档分选，BIN1～BIN9、NG、AUX

比较器功能

档计数功能PASS、FAIL前面板LED显示

列表扫描多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选

图形分析可对频率、AC电平、DC偏置等进行  图形扫描分析。·设定扫描起始点、终止点，每次扫描点数。·显示大值、小值，读取选择的  任意扫描点值。·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。

内部非易失性存储器40组LCRZ仪器设定文件记忆

外部USB存储器GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储接口

1A偏流源

可内部安装1A直流偏置电流源（选件）

I/O接口

HANDLER，从仪器后面板输出

串行通讯接口USB、RS232C

并行通讯接口GPIB接口（选件）

网络接口LAN

存储器接口USB HOST（前面板）

偏置电流源控制接口DCI

使用DCI接口可控制外部直流偏流源。偏置电流大可达120A。

工作温度, 湿度0℃－40℃, ≤ 90%RH

电源要求电压99V－121V， 198V－242V AC

频率47Hz－63Hz

功耗大80VA

体积(W×H×D)400mm × 132mm × 385mm

重量约13 kg

附件标配

夹具 TH26048

短路片 TH26010

带盒四端绝缘带锁Kelvin测试线 TH26011BS
