热式气体质量流量计的安装方法

   热式气体质量流量计时利用热传递原理测量气体流量的仪表，它直接测量的是气体的质量流量或标准体积流量，具有抗震动性能好，量程

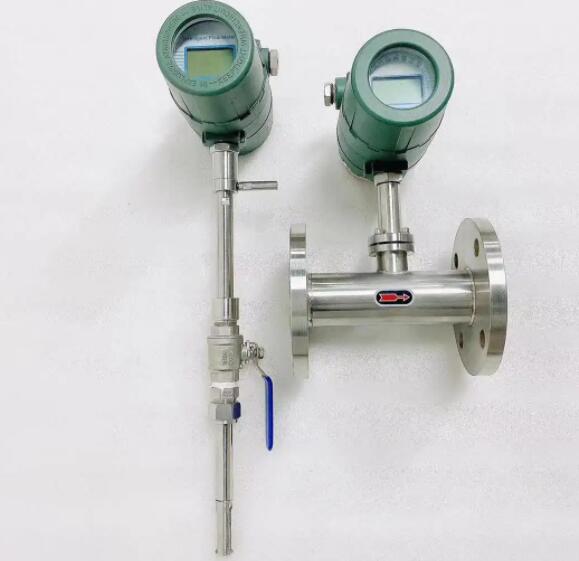

宽，安装简单地特点。热式气体质量流量计有插入式和管道式两种，本文将为您仔细讲解其的安装步骤。

一、插入式热式气体质量流量计安装步骤

    1、选择安装地点

    应选择水平管道安装，上游应至少留5D的直管段，下游直管段至少留3D，在有条件的情况下尽量留有足够长的直管段。

    2、安装底座、球阀

    将底座焊接在管道截面方向的顶点，并使底座通孔的轴心垂直于管道轴心，然后将球阀与底座紧固，在压接接触面使用密封垫。

    3、打孔

    要确保孔的轴心与底座的轴心同心。

    4、安装

   （1）、将仪表传感器上的止退螺母松开，使腔式连接螺母能够沿传感器杆滑向传感器护套，使护套完全缩入腔式连接螺母中。

   （2）、将腔式连接螺母紧固于球阀上，记得在它们之间要加密封垫。

   （3）、打开球阀，将传感器杆压入管道，直至止退螺母能够与腔式连接螺母锁紧。

   （4）、转动传感器杆，使标记点能与介质流动方向相同，然后锁紧止退螺母。

   （5）、仪表表头可根据需要旋转，满足现场读数要求。

    二、管道式热式气体质量流量计的安装

    管道式热式气体质量流量计的安装相比于插入式的简单，只需要按照传感器的尺寸切割管道，然后将管道吹扫干净，安装好配对法兰，用

螺栓螺母固定仪表就好。在安装时要注意，仪表上标注的箭头方向要与介质的流动方向一致。
